耐熱聚乙烯(PE~RT)管(PE-RT管)的發展

隨著地面采暖行業在我國的蓬勃發展，地暖管材產品可謂百花齊放，作為整個地暖系統主材的管材則尤為受到關注。普通聚乙烯管材的使用溫度不超過50℃已成為常識，上世紀90年代由美國陶氏化學公司率先開發出的PE-RT聚乙烯原料的性能使人們的認識發生了改變，PE-RT 管材使用溫度可達80℃以上，并實現了聚乙烯管材不需要交聯就可以應用于高溫場合，且可以實現熔融連接。PE-RT(耐熱聚乙烯)作為一種新型的中密度聚乙烯,在地面采暖的應用上越來越多的被人所關注。

一、PE-RT地暖管發展：

地面采暖是通過在地面下敷設輸送熱水的散熱盤管，利用地面自身的蓄熱、輻射而將熱量向地面上的空間散發，維持空間具有較穩定合適溫度狀態的技術。低溫地面采暖系統以整個地面作為散熱器，通過地面結構層內鋪設管道，在管道內注入60℃以下的低溫?zé)崴訜岬孛婊炷翆?，地面溫度一般?6℃左右，室內溫度可達16℃--20℃。

低溫地面輻射采暖是90年代才在國內興起的高品位采暖技術，是通過精確的設計，使科學分布于地面層下的熱水管首先均勻加熱整個地面，利用熱量向上輻射的規律由下往上進行熱導，是對房間熱微氣候進行調節的一種節能型采暖系統，具有熱感舒適、能效高、免維修、管理方便等特點，是一種極為理想的供暖方式。耐高溫塑料管材在地面采暖的推廣應用中起了推動作用。目前國內地面采暖管材主要有PE-RT、PEX、 PP-R、PB，其中PE-RT是最近幾年才出現的。

地面采暖的使用條件和對管材獨特的使用方式要求所用的管材具有一定的特點：
1、長期耐溫耐壓性能：我國的地面采暖設計一般采用40-60℃的熱水,設計壓力一般為0.4-0.6Mpa。由于在不同的季節管材所承受的溫度與壓力不同，很難計算其在這種情況下的使用應力。一般采用ISO 10508：1995《用于冷熱水系統的熱塑性塑料管材和管件》標準的規定。

2、高可靠性：由于地面采暖屬于隱蔽工程，管材的使用壽命要求要與房屋同步，一旦出現問題，對于出現問題的點不容易判斷，而且造成的損失要遠遠高于管材本身的價值，所以要求管材具有高可靠性。這一方面要求管材本身的質量要可靠，另一方面要求管材的抗劃痕和抗沖擊等施工性能要好，因?yàn)槭┕み^程管材難免受到一些摩擦和沖擊。
3、高柔韌性（即彎曲性好）：為了確保管道系統的可靠性，地面采暖管材一般不應有接頭，這樣就要求使用整根的管材，要求管材足夠柔軟，容易施工。

二、PERT（耐熱聚乙烯）管材產品介紹：

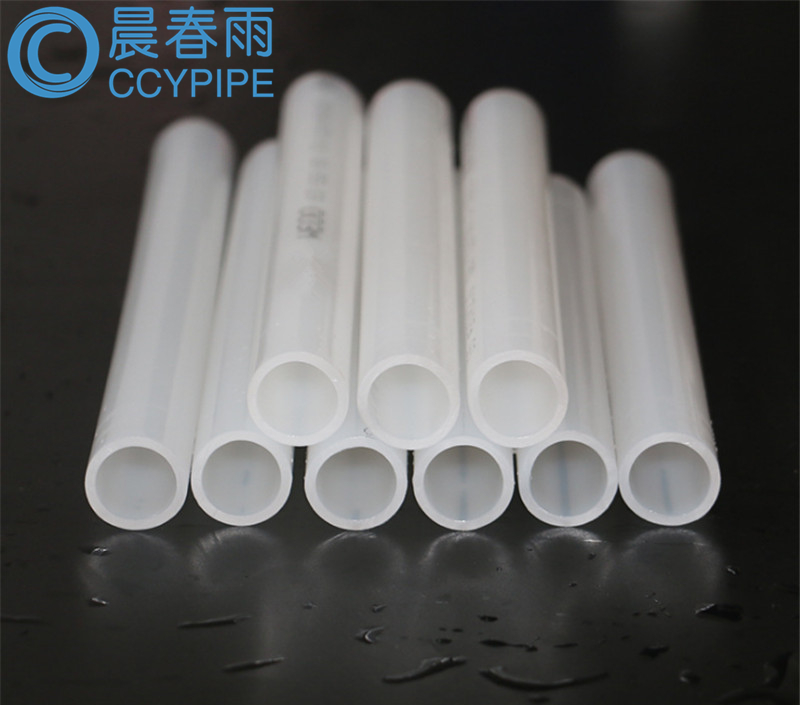

PE-RT管（耐熱聚乙烯管），是Polyethylene of raised temperature resistance pipe的英文縮寫，是一種可以用于熱水的非交聯的聚乙烯管，也有人突出了其非交聯的特性，叫它“耐高溫非交聯聚乙烯管”。它是一種采用特殊的分子設計和合成工藝生產的一種中密度聚乙烯，它采用乙烯和辛烯共聚的方法，通過控制側鏈的數量和分布得到獨特的分子結構，來提高PE管的耐熱性。由于辛烯短支鏈的存在使PE的大分子不能結晶在一個片狀晶體中，而是貫穿在幾個晶體中，形成了晶體之間的聯結，它保留了PE管的良好的柔韌性、高熱傳導性和惰性，同時使之耐壓性更好，這種改性方法和目前市場上常見的PPR管類似。

PE-RT管無須交聯，無須控制交聯度和交聯均勻度，產品質量容易控制，生產質量缺陷的環節更少，所以更容易生產質量合格的管材。PE-RT管可以熔接，正好適合地暖管不允許有接頭的要求。PE-RT的柔韌性比PPR（聚丙烯）、XPAP（鋁塑復合管）好的多，和PE-Xa（交聯聚乙烯）相比毫不遜色。PE-RT管具有優越的耐低溫性能。因此在冬季低溫情況下也可以施工，彎曲管道時無需預熱，可以解決我國北方地區冬季氣溫低，無法施工而造成的經濟損失。其彎曲半徑可以小到管道外徑的5倍，比PE-Xa的8倍好的多。

PE-RT的熱穩定性試驗是在110℃，環應力1.9MPa情況下通過8760小時試驗，管材無滲漏無破壞。對于PE-Xa是110℃，環應力2.5MPa情況下通過8760小時試驗管材無滲漏無破裂。這就是說PE-RT在耐溫耐壓上不是最突出的，但PE-RT能滿足地面輻射供暖對耐溫耐壓的基本要求，擁有良好的質量穩定性和抗沖擊性，也就是可靠性。在價格上與PE-Xb相當，可謂適中，較之XPAP和PB便宜的多，由于其方便的維修性能又降低了維修費用。

執行標準：CJ/T175-2002冷熱水用耐熱聚乙烯（PE-RT）管道系統

PE-RT管材性能指標

三、PE-RT地暖管材的性能和發展情況

PE-RT地暖管適用于建筑物的地面采暖，該技術在我國“三北”地區推廣意義重大。建筑地面輻射供暖塑料管系統推薦用管XPAP、PPR、PEX、PE-RT，標志著PERT管材做為一種新興的地面供暖水系統專用管之一，得到國家認可和推廣。同時，也說明PE-RT管材在國內的認知度開始上升，管材生產和應用技術已經基本成熟，具備大規模推廣應用的條件。在2004年5月26日上海舉行的一個行業會議上，將“PE-RT管的研制與生產”列為“中國塑料管材最新十項科技發展成果”之一。PE-RT管材已具備了相對完備的標準體系，有德國標準，我國建設部標準和ISO標準。在國家的推廣作用下耐熱聚乙稀PE-RT管材很有發展?jié)摿Α?/span>

PE-RT管材應用地域范圍越來越廣。傳統需采暖區域主要是長江以北也就是三北地區，而隨著經濟的發展和地暖的這種舒適、健康、易于獨立采暖的諸多優勢，已在南方地區得到廣泛的應用，如上海、江蘇、河南、浙江、安徽、四川、湖南、貴州等省市，而且檔次高、價格高，成為一種時尚。

1、 PE-RT、PP-R、PB、PEX管在地板采暖中的性能價格比較。

1.1、長期耐溫耐壓能力：對于ISO 10508：1995《用于冷熱水系統的熱塑性塑料塑料管材和管件》中的使用等級4即地板采暖，各種材料的設計應力對比如下：

僅從設計應力上講，可以認為PB管的壁厚在同樣的溫度和環應力條件下可以比其他管薄。然而地面采暖工程上選用管材時，處于高可靠性的要求，還應考慮生產和施工時可能產生的缺陷。德國標準DIN4726《用于低溫地板采暖系統的塑料管道——基本要求》規定“對于管徑≥15mm的管材的壁厚至少應為2.0mm”；北京市《低溫?zé)崴匕遢椛涔┡瘧?yīng)用技術規程》中規定“各類管材的壁厚均不宜小于1.7 mm”。這顯然不是處于耐壓能力的考慮，而是考慮到熱熔和劃痕等因素的影響。特別是對劃痕比較敏感的PB管，更不能做的太薄。所以PB管的耐壓優勢在地板采暖得不到充分體現?？梢?，雖然各種管材的耐壓耐溫性有一定差別，但是在低溫地面采暖的使用中，各種管材的壁厚是一樣的，最常用的是2.0mm，在這個壁厚下各種管材都完全可以滿足低溫地面采暖的需要。PB管在耐壓性能上的優勢不能充分體現，抵消不了其在價格上的劣勢。

1.2、柔韌性：

可見最柔軟的是PB管，PE-RT和PE-Xa差不多，PP-R次之，PP-B最難彎曲。PB、PE-RT和PE-Xa剛中帶柔，具有較好的韌性，彎曲特別省力，且可以采用較小的曲率半徑。特別是在冬季施工時，不需要特殊的工具或者加熱即可彎曲，施工成本低，而且彎曲部位產生的內應力要比較低，對管材的使用壽命影響小。同時管材柔軟易固定，對固定管材用的材料要求比較低，可以節約施工成本。PE-RT作為地面輻射供暖系統的加熱盤管時，這個特點給施工帶來了極大的方便。此外，其特有的“應力松馳性能”在管道彎曲處的應力能很快得到釋放，從而可以避免在長期使用過程中由于應力集中而在彎曲處出現破裂的現象。

1.3、抗沖擊性能：
PB、PE-RT和PEX的耐低溫沖擊性都比較好，而PP-R和PP-B的耐低溫沖擊性比較差。PE-RT管材在-40℃時的抗沖擊性和PP-R管材0℃時的抗沖擊性相近。耐低溫沖擊性比較好的管材，冬季低溫環境施工時管材不易受到?jīng)_擊而破裂，增加了施工安排的靈活性。
1.4、熱傳導性：

PE-RT的熱傳導系數與PEX相當，遠高于PP-R和PB，在采暖應用中可以提高熱傳導效率。對地面輻射供暖來說，在相同條件下，盤管的導熱系數高，就意味著單位地面面積的散熱量提高，其結果是可以減少盤管長度，降低造價，并且降低了系統運行費用。

1.5、成型加工性：

和PE-RT、PB、PP-R等其他幾種熱塑性管材不同，PEX管的耐熱耐壓性能不是靠材料本身而是靠交聯來保證，所以一旦交聯度出現問題，其使用性能將嚴重下降。由于PEX管材生產時需要交聯，生產工藝相對復雜，對廠家工藝控制水平要求較高，質量受工藝的影響比較大，相應的增加了綜合成本。同時，交聯度不易控制均勻，現場監測也有難度，可能產生由不均勻造成的薄弱點；目前市場上良莠不齊，魚龍混雜，質量很難控制。
PP-R、PE-RT和PB為熱塑性管材，加工工藝簡單，加工中對管材質量的影響因素少，管材性能由材料自身來提供，只要有合適的設備，產品質量的可靠性比較高。
1.6、可回收性：

由于PEX管材不可回用，一旦出現有的廠家舍不得將不合格品廢掉，以次充好的現象，結果將不堪設想。對于要求高可靠性管材的地面采暖系統而言，熱塑性的管材應該更加符合使用的需要。 PE-RT和 PP-R在生產過程中產生的廢棄邊角料和不合格的管材和管件均可在制造商的企業內再次加工利用，不會對環境造成污染，具有較高的環保性。隨著民眾環保意識的覺醒和國家環保力度的加大，符合高環保要求的產品在未來的市場競爭中將擁有更大的市場。
1.7、管道的連接問題：

管材通常有兩種連接方法：“熱熔”式連接和機械式連接。熱熔式連接是指在接頭和管材上都使用相同的聚合物材料，采用特制的連接設備，把接頭和管材加熱至一定溫度并熔合在一起，形成一個均勻、永久性的水密連接。施工時只需嚴格遵從特定的加熱時間和溫度參數，就可保證連接可靠。機械式連接是指采用機械的壓力連接管材和接頭。主要有環式連接和壓縮連接兩種機械式連接方法，易造成局部縮徑，水流阻力增加，滲漏等現象。

目前在我國的地面采暖系統中，使用的管材以PEX為主，PE-RT管是近幾年開始在中國使用，國內對PE-RT了解的還比較少。下面分別加以介紹：

PEX：管主要分為PE-Xa、PE-Xb、PE-Xc三種。因?yàn)镻EX管相對柔軟、耐溫耐壓、導熱性好、抗沖擊性好，所以在中國地板采暖系統使用較多；其中PE-Xa是其中最有競爭力的。
PB：因?yàn)镻B管在上述的幾種管材中有最高的承壓能力和最好的柔軟性，所以占據者部分高檔市場。但是PB管在國際上的聲譽卻不大好。這是因?yàn)樵跉W美曾有幾次PB管出事故的報道（可能與PB的耐劃痕能力差有關）。在PE-RT參與地面采暖市場的競爭下，估計PB管只能有極少的分額，難有大的起色。
PP-R和PP-B管：因PP-R和PP-B管韌性較差，在地面采暖領域無性能優勢，不適于地面采暖，應用正在下降。
PE-RT：PE-RT因其優異的性能和性價比，一出現就受到客戶的歡迎，市場占有率穩步提高。

四、總結：

管材的優劣關鍵在于各項性能指標的均衡和性價比，正確的選擇應該是既能滿足使用條件的要求，且有一定的安全裕量，但又不過分的大材小用而造成浪費，中國的名言“物盡其用，人盡其材”同樣也適用于管材選擇。隨著人們認識的深化，可以預見今后幾年P(guān)E-RT在供暖領域里的應用將越來越普及、越來越廣闊，甚至將獨領風騷。
